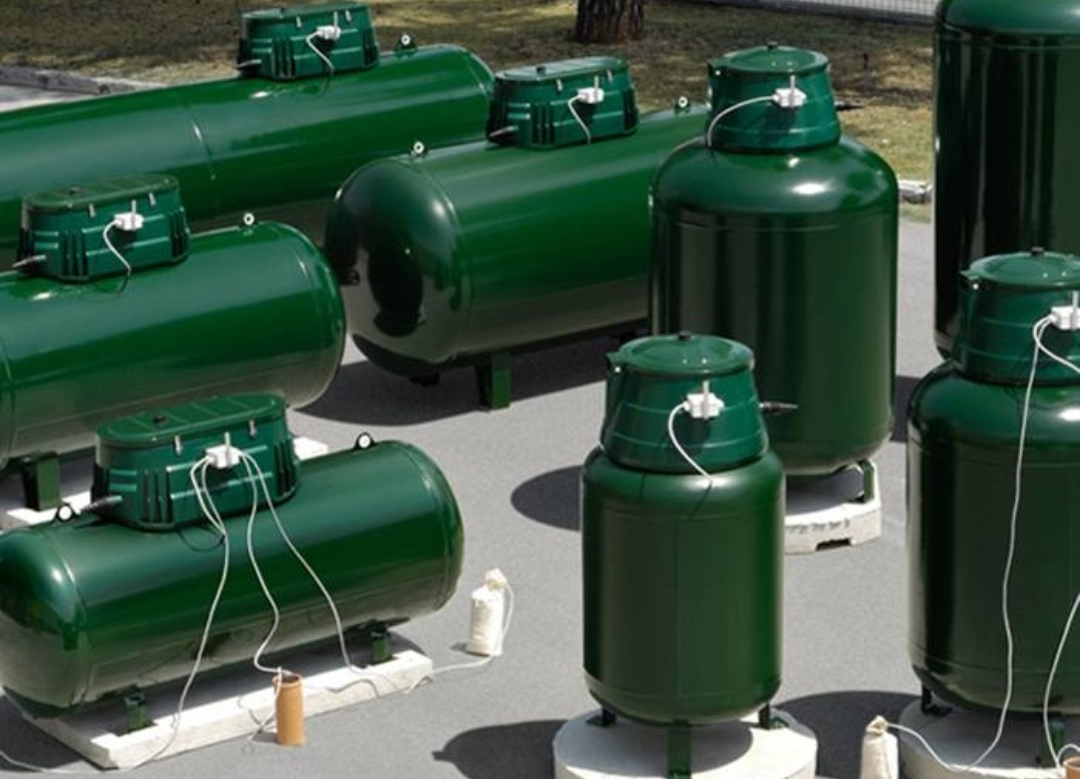

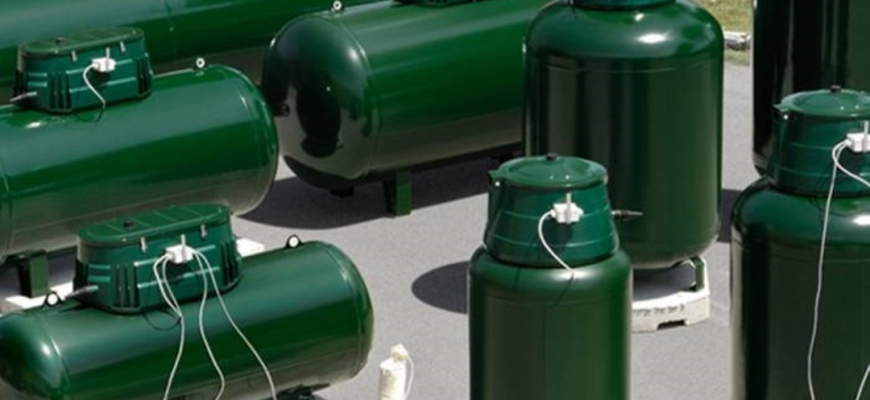

Вертикальный vs. горизонтальный газгольдер: полное сравнение характеристик и рекомендаций по выбору

Газовые резервуары (газгольдеры) являются ключевыми элементами систем энергоснабжения, обеспечивая безопасное хранение и регулирование подачи газа. При проектировании и эксплуатации выбирают между вертикальными и горизонтальными конструкциями, каждая из которых обладает своими особенностями, влияющими на эффективность, безопасность и экономику эксплуатации. В статье подробно рассматривается разница между вертикальным и горизонтальным газгольдером, технические различия, практические преимущества и ограничения, а также критерии, позволяющие подобрать оптимальное решение для конкретных условий эксплуатации.

Классификация газгольдеров по ориентации

Ориентация резервуара определяется способом его установки относительно уровня земли. В зависимости от этого выделяют два основных типа:

Вертикальные газгольдеры

Вертикальная конструкция представляет собой цилиндрический сосуд, установлен в вертикальном положении, обычно на бетонных или металлических основаниях. Такая форма позволяет использовать пространство в высоту, а не в ширину, что особенно актуально в ограниченных по площади площадках.

Горизонтальные газгольдеры

Горизонтальная модель располагается в горизонтальном положении, часто укладывается в котлован или на специально подготовленную площадку. При этом длина резервуара значительно превышает его высоту, что делает эту конфигурацию удобной для мест с ограниченной высотой над уровнем земли.

Технические параметры и конструктивные особенности

Габаритные размеры и объём

• Вертикальные газгольдеры обычно имеют диаметр от2 до5м и высоту от5 до15м, что позволяет достичь объёма от30м³ до200м³ при относительно небольшом землепользовании.
• Горизонтальные газгольдеры могут достигать длины до30м при высоте корпуса2–3м, что обеспечивает те же объёмы, но требует более обширной площадки в плане.

Материалы и тип стенок

Оба типа часто изготавливаются из стальных листов, покрытых внутренними антикоррозионными материалами (цинк, эпоксидные покрытия) и внешними теплоизоляционными панелями. Вертикальные конструкции часто используют более толстый листовой металл, поскольку нагрузка от грунтового давления распределяется равномерно по всей высоте. Горизонтальные газгольдеры требуют усиления боковых стенок и дополнительного подкосовочного каркаса, чтобы противостоять осевому изгибу.

Позиционирование входных и выходных аппаратов

• В вертикальных газгольдерах входные и выходные клапаны обычно размещаются в верхней части, что упрощает естественную конвекцию газа и облегчает обслуживание.
• Горизонтальные модели часто используют боковые или нижние точки подключения, что требует более сложных систем вентиляции и контроля давления.

Преимущества вертикального газгольдера

Вертикальная ориентация обладает рядом технических и эксплуатационных преимуществ, которые делают её предпочтительной в определённых сценариях.

Экономия площади

Размещение в высоту позволяет разместить резервуар на небольшом участке, что особенно ценно в городских зонах, на крышах промышленных зданий или вблизи жилых территорий, где земля ограничена.

Улучшенная вентиляция

Геометрия вертикального цилиндра способствует естественной циркуляции газа, благодаря чему снижается риск локального скопления паров и повышается эффективность работы вентиляционных систем.

Простота обслуживания

Доступ к верхней части резервуара осуществляется с помощью подвижных платформ или лестничных систем, а контрольные приборы чаще всего находятся в удобной зоне доступа, что ускоряет диагностику и замену изношенных элементов.

Преимущества горизонтального газгольдера

Горизонтальная конфигурация также имеет свои уникальные достоинства, которые делают её оптимальной в ряде условий.

Стабильность при сильных ветрах

Низкопозиционный профиль снижает воздействие ветровых нагрузок, что особенно важно в открытых районах с высоким уровнем ветровой активности.

Гибкость в интеграции с инфраструктурой

Горизонтальные газгольдеры легко встраиваются в существующие подземные или полуподземные конструкции, позволяя скрыть резервуар от визуального восприятия и уменьшить шумовое воздействие.

Уменьшение высотных ограничений

В зданиях с ограничениями по высоте (например, в многоэтажных жилых комплексах) горизонтальная установка позволяет разместить газгольдер в подвале или в специально подготовленном котловане без нарушения строительных норм.

Недостатки и ограничения каждой конструкции

Вертикальный газгольдер

• Нуждается в надёжном фундаменте, способном выдержать сосредоточенную нагрузку от высоты конструкции.
• В случае землетрясений вертикальная ориентация может увеличить риск колебаний, требуя дополнительного укрепления.
• Ограниченный доступ к верхней части при отсутствии специализированного подъемного оборудования.

Горизонтальный газгольдер

• Требует более обширной площадки, что может быть проблемой в условиях ограниченной территории.
• Большая длина резервуара усложняет транспортировку и монтаж, особенно в труднодоступных районах.
• Более сложная система контроля давления из‑за распределения газа по всей длине.

Критерии выбора оптимального типа газгольдера

Определение подходящей ориентации резервуара основывается на комплексном анализе условий эксплуатации, технических требований и финансовых ограничений.

Основные параметры оценки

• Доступная площадь участка и ограничения по высоте.
• Климатические условия (ветровая нагрузка, сейсмичность).
• Требования к объёму хранения и частоте подачи газа.
• Бюджет проекта, включая стоимость фундаментных работ и монтажа.
• Требования к визуальному и шумовому воздействию.

Методика принятия решения

1. Провести топографический и геодезический анализ площадки.
2. Определить максимальный допустимый объём газа с учётом нормативных ограничений.
3. Сравнить стоимость строительства фундамента для вертикального и горизонтального вариантов.
4. Оценить потенциальные риски (ветровые, сейсмические, эксплуатационные).
5. Сформировать рекомендацию на основе сопоставления всех факторов.

Техническое обслуживание и контроль состояния

Регулярный мониторинг состояния газгольдера продлевает срок службы и обеспечивает безопасность эксплуатации. Независимо от ориентации, соблюдение предписанных процедур является обязательным.

Плановый осмотр

• Визуальная проверка целостности стенок, сварных швов и антикоррозионного покрытия.
• Контроль состояния уплотнительных элементов (клапанов, манжет).
• Проверка работы системы вентиляции и датчиков давления.

Периодическая очистка

Устранение осадков и конденсата изнутри резервуара предотвращает коррозию и образование вредных соединений. Горизонтальные газгольдеры требуют более тщательной очистки из‑за большей длины и возможных локальных скоплений конденсата.

Тестирование на герметичность

Проведение испытаний с использованием газоанализаторов позволяет выявить микропроёмы в стенках и уплотнениях. При обнаружении отклонений необходимо оперативно выполнить ремонтные работы, используя материалы, рекомендованные производителем.

Экономический аспект: сравнение затрат

Финансовый анализ включает не только стоимость самого резервуара, но и расходы на фундамент, монтаж, обслуживание и возможные реконструкции.

Структура расходов для вертикального газгольдера

• Стоимость стального корпуса – средний показатель.
• Фундаментные работы – более затратные из‑за необходимости выдерживать вертикальную нагрузку.
• Монтаж – требует подъёмных кранов, но занимает меньше времени.
• Эксплуатационные расходы – умеренные, благодаря простоте доступа к верхним элементам.

Структура расходов для горизонтального газгольдера

• Стоимость корпуса – сопоставима с вертикальной моделью.
• Фундамент и подготовка площадки – более масштабные, так как требуется большая площадь.
• Транспортировка и монтаж – более сложные, из‑за длины резервуара.
• Эксплуатационные расходы – могут быть выше из‑за необходимости более сложных систем вентиляции и контроля давления.

Сравнительная таблица ключевых характеристик

Показатель	Вертикальный газгольдер	Горизонтальный газгольдер
Занимаемая площадь	Минимальна, основное использование высоты	Большая, требуется широкая площадка
Требования к фундаменту	Высокая нагрузка, усиленный фундамент	Распределённая нагрузка, более простая подготовка
Влияние ветра	Более чувствителен, требуется укрепление	Низкое воздействие, естественная устойчивость
Уровень шума	Звуковые волны распространяются вверх, легче контролировать	Шум распределяется по длине, требует звукоизоляции
Скорость монтажа	Быстрее, благодаря компактности	Дольше, из‑за транспортных ограничений
Обслуживание	Удобный доступ к верхней части	Требует доступ к боковым элементам

Рекомендации по интеграции в системные решения

При проектировании комплексных систем энергоснабжения газгольдер часто соединяется с компрессорами, регуляторами давления и системами автоматического контроля. Выбор ориентации резервуара напрямую влияет на расположение сопутствующего оборудования.

Вертикальный газгольдер в интегрированных решениях

• Размещение компрессоров рядом с верхней частью упрощает подачу газа в резервуар.
• Система автоматического контроля давления может быть установлена на уровне доступа к верхнему люку.
• Компактность позволяет размещать дополнительные устройства (нагреватели, датчики) в ограниченном пространстве.

Горизонтальный газгольдер в интегрированных решениях

• Компрессоры часто располагаются вдоль длины резервуара, что требует продуманного планирования трубопроводов.
• Системы вентиляции и отведения конденсата размещаются в нижних точках, что упрощает обслуживание.
• Возможна интеграция в подземные помещения, где резервуар соединяется с другими инженерными сетями.

Будущее развития газгольдерных технологий

Современный рынок стремится к повышению эффективности и экологической безопасности хранения газа. Ожидаются следующие тенденции, влияющие на выбор ориентации газгольдеров:

Модульные конструкции

Разработка модульных блоков, которые можно комбинировать как вертикально, так и горизонтально, позволяет адаптировать систему под изменяющиеся потребности без капитального строительства.

Умные системы мониторинга

Внедрение датчиков интернета вещей (IoT) обеспечивает постоянный контроль параметров давления, температуры и уровня газа, независимо от ориентации резервуара. Такие решения повышают уровень доверия к эксплуатации и позволяют предсказывать необходимость обслуживания.

Экологически чистые материалы

Использование композитных материалов и новых антикоррозионных покрытий снижает риск утечек и продлевает срок службы газгольдеров, делая их более привлекательными как в вертикальном, так и в горизонтальном исполнении.

Практический подход к выбору ориентации

Для принятия обоснованного решения необходимо провести комплексный аудит проекта, включающий технические, финансовые и регуляторные аспекты. Ниже представлен пошаговый план, позволяющий систематизировать процесс выбора.

Этап1 – Анализ территории

• Определить доступную площадь и ограничения по высоте.
• Оценить геологические условия (грунтовые данные, уровень грунтовых вод).
• Учесть влияние ветровых и сейсмических факторов.

Этап2 – Техническое задание

• Установить требуемый объём хранения газа.
• Определить частоту и объём подачи газа в систему.
• Сформировать требования к системам вентиляции и контроля давления.

Этап3 – Финансовый расчёт

• Сравнить стоимость фундаментных работ для обеих ориентаций.
• Учесть затраты на транспортировку и монтаж.
• Оценить расходы на обслуживание и потенциальные риски.

Этап4 – Оценка рисков

• Провести анализ воздействия внешних факторов (ветер, сейсмика).
• Оценить вероятность утечки и последствия для окружающей среды.
• Разработать план действий в аварийных ситуациях.

Этап5 – Принятие решения

На основе собранных данных сформировать рекомендацию, учитывающую оптимальное соотношение стоимости, безопасности и эксплуатационных характеристик. После утверждения проекта следует перейти к детальному проектированию и закупке оборудования.

Системный подход к оценке вертикальных и горизонтальных газгольдеров позволяет выбрать решение, полностью соответствующее требованиям конкретного объекта, обеспечивая надёжное хранение газа, экономию ресурсов и высокий уровень безопасности эксплуатации.
