Как защитить дом от пучения грунта: подсыпка, дренаж и отмостка

Пучинистые грунты — это не приговор для дома. Законы физики, заставляющие глину и суглинок выталкивать фундамент при замерзании, можно обуздать тремя инженерными инструментами. Первый — замена пучинистого грунта на непучинистый под подошвой фундамента (подсыпка). Второй — отвод воды от основания здания через систему дрен. Третий — утеплённая отмостка, которая не даёт грунту промёрзнуть в прифундаментной зоне. Каждый из методов по отдельности работает, но максимальная защита достигается только при их совместном применении. Ошибка многих строителей — вера в один волшебный приём. Засыпали песок под фундамент — и всё, можно не делать отмостку. Или сделали хороший дренаж, но забыли про утепление. Результат одинаков: через 2-3 зимы появляются трещины на стенах, перекосы окон и дверей. В этой статье — подробный разбор каждого метода, их совместимость и точные расчёты для разных типов грунтов.

Механика пучения: почему вода — главный враг фундамента

Пучение грунта не возникает из ничего. Ему нужны три компонента: глинистые частицы, удерживающие влагу; вода, заполняющая поры; и отрицательная температура, превращающая воду в лёд. При замерзании объём воды увеличивается на 9 %, и лёд начинает давить на фундамент снизу (нормальное давление) и сбоку (касательные силы). Для дома это означает подъём стен на 5-15 см весной и обратную осадку летом. Такие циклы разрушают бетон, отрывают отмостку и ломают коммуникации. Защита строится на двух принципах: либо убрать воду из зоны промерзания (дренаж и гидроизоляция), либо не дать грунту замёрзнуть (утепление), либо заменить пучинистый грунт на материал, который не расширяется (подсыпка). Чем больше влажности и чем холоднее зима, тем агрессивнее должна быть защита. В средней полосе России с промерзанием 1,2-1,5 метра и годовым количеством осадков 600-700 мм нужны все три метода одновременно для капитального дома.

Подсыпка под фундамент: замена врага на союзника

Подсыпка — это слой непучинистого материала (крупнозернистого песка, гравия или песчано-гравийной смеси), который укладывают под подошву фундамента вместо вынутой глины или суглинка. Песок и гравий не удерживают воду, а если вода в них и замерзает, то лёд не создаёт давления из-за отсутствия связных частиц. Толщина подсыпки зависит от глубины промерзания и типа грунта. Для мелкозаглублённых фундаментов (МЗЛФ) на среднепучинистых грунтах достаточно подушки 30-50 см. Для сильно пучинистых торфяников и плывунов толщина может достигать 1 метра. Подсыпку укладывают слоями по 15-20 см, каждый слой проливают водой и трамбуют виброплитой до плотности не менее 1,6 тонны на м³. Нельзя просто высыпать песок в траншею и забыть — неплотная подушка даст осадку, и фундамент треснет.

Важный нюанс: подсыпка работает только вместе с обратной засыпкой пазух фундамента тем же материалом. Если вы заменили грунт только под подошвой, но с боков фундамента осталась глина, то зимой замёрзшая глина начнёт давить на боковые стенки ленты и выталкивать её вверх. Правильная технология требует замены пучинистого грунта на песок или ПГС на всю ширину пазух (от стенки фундамента до края котлована). Глубина обратной засыпки — до уровня планировочной отметки земли. Сверху песок накрывают геотекстилем, чтобы исключить заиливание сверху принесённой глиной или чернозёмом. Иначе через 2-3 года песок превратится в глинистый суглинок и перестанет работать.

Какой материал выбрать для подсыпки

Не все пески и гравии одинаково полезны. Мелкий пылеватый песок (фракция 0,1-0,5 мм) сам становится пучинистым при насыщении водой — он капиллярно тянет влагу из глубины. Грубозернистый песок (фракция 1-3 мм) уже безопасен. Идеальный вариант — мытый карьерный или речной песок крупной фракции с содержанием глинистых частиц не более 3 %. Гравий и щебень фракции 20-40 мм ещё лучше: они совсем не капиллярны и имеют высокую несущую способность. Но их сложнее трамбовать. Практика показывает, что оптимальный баланс цены и качества — песчано-гравийная смесь (ПГС) с соотношением 60 % гравия и 40 % песка. ПГС хорошо трамбуется, быстро отводит воду и стоит дешевле чистого гравия. Категорически нельзя использовать для подсыпки глину, суглинок, торф, чернозём, мелкий пылеватый песок и строительный мусор. Экономия на материале подсыпки — самая частая причина разрушения фундаментов на пучинистых грунтах.

Дренаж: как отвести воду навсегда

Подсыпка отводит воду от подошвы фундамента, но не решает проблему верховодки и грунтовых вод, которые подходят сбоку и снизу. Для этого нужен дренаж — система труб, собирающих воду и отводящих её за пределы участка. На пучинистых грунтах обязателен пристенный дренаж по периметру дома. Трубы (дрены) укладывают на глубине заложения подошвы фундамента или чуть ниже — на 30-50 см. Дрены должны иметь уклон 1-2 см на 1 метр в сторону сборного колодца или естественного понижения рельефа. Диаметр труб — от 110 до 160 мм. Лучший материал — двухслойные гофрированные трубы с фильтрующей обмоткой из геотекстиля или кокосового волокна. Они не заиливаются и служат 30-50 лет.

Технология устройства дренажа включает несколько шагов. Вдоль фундамента копают траншею на глубину подошвы. На дно засыпают песок слоем 10 см и утрамбовывают. Затем укладывают геотекстиль (плотность 200-300 г/м²) с запасом на боковые стенки. Поверх геотекстиля насыпают щебень фракции 20-40 мм слоем 20-30 см. В этот щебень укладывают дренажную трубу. Сверху трубу засыпают ещё 20-30 см щебня, затем заворачивают края геотекстиля внахлёст (перекрытие 30-50 см). После этого траншею засыпают песком или грунтом. Геотекстиль предотвращает заиливание щебня мелкими частицами, сохраняя водопроницаемость системы на десятилетия. Важно: дренаж нельзя подводить к отмостке — вода должна уходить в сторону, а не скапливаться у стен.

Система сбора и отвода воды: куда уходит дренаж

Просто проложить трубы недостаточно — вода из них должна куда-то выливаться. Существует три варианта сброса дренажных вод. Первый — в канализационный колодец (накопительный) с последующей откачкой насосом. Для дома 150-200 м² объём колодца должен быть не менее 2-3 м³, и откачивать воду придётся 2-3 раза в год. Второй вариант — сброс в естественный водоём или канаву за пределами участка, если есть перепад высот. Третий — дренажное поле, где вода впитывается в глубокие слои грунта. Для пучинистых глинистых почв дренажное поле малоэффективно, так как глина плохо впитывает. Оптимальный вариант для большинства участков — комбинация накопительного колодца и сброса в ливневую канализацию (если она есть). Глубина заложения дренажных труб должна быть ниже глубины промерзания грунта, иначе вода в трубах замёрзнет и система встанет. Для средней полосы это глубина 1,2-1,5 метра. Если это невозможно, трубы утепляют экструдированным пенополистиролом толщиной 50-100 мм или используют саморегулирующийся греющий кабель.

Утеплённая отмостка: последний рубеж защиты

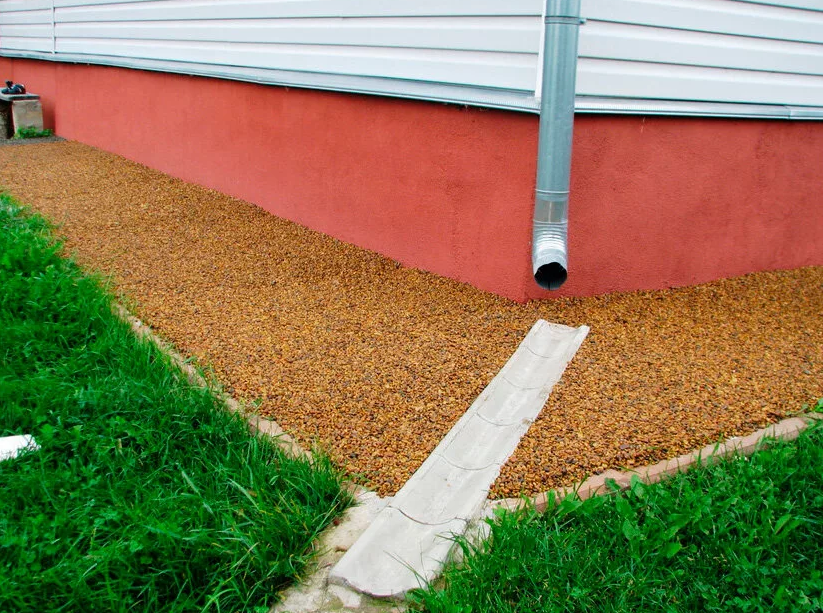

Отмостка — это водонепроницаемое покрытие по периметру дома шириной от 60 до 120 см. Но обычная бетонная отмостка без утепления на пучинистых грунтах не только бесполезна, но и вредна. Она не даёт воде просачиваться в грунт у стен, но при этом сама промерзает и превращается в ледяную плиту, которая давит на фундамент и отрывается от него. Утеплённая отмостка решает две задачи: не даёт грунту под собой промёрзнуть и отводит воду от фундамента. Под слоем бетона, тротуарной плитки или асфальта закладывают плиты экструдированного пенополистирола (XPS) толщиной 50-100 мм. Утеплитель работает как термос: тепло из дома через фундамент и грунт не даёт земле у стен замёрзнуть. В результате зона пучения отодвигается от фундамента на ширину отмостки.

Технология утеплённой отмостки: по периметру дома снимают слой грунта на глубину 40-50 см. Дно трамбуют и засыпают песком слоем 10-15 см. Затем укладывают утеплитель XPS. Поверх утеплителя — слой геотекстиля (чтобы песок не забивался в стыки). Далее снова песок 5-10 см и финишное покрытие. Бетонную отмостку армируют сеткой с ячейкой 10×10 см из проволоки 4 мм и делают деформационные швы через каждые 2-3 метра, чтобы бетон не трескался при температурных расширениях. Ширина отмостки зависит от глубины промерзания: чем глубже промерзание, тем шире отмостка. Для глубины 1,2 метра минимальная ширина отмостки — 80 см, оптимальная — 120 см. Уклон отмостки от дома — 3-5 % (3-5 см на 1 метр ширины). В месте примыкания отмостки к цоколю оставляют зазор 1-2 см, который заполняют эластичным герметиком (не цементным раствором!). Жёсткая заделка приведёт к разрыву отмостки при подвижках фундамента.

Отмостка из тротуарной плитки: плюсы и минусы

Бетонная отмостка — монолитная и жёсткая. При небольших подвижках грунта она трескается, особенно в местах деформационных швов. Альтернатива — отмостка из тротуарной плитки на песчаной подушке. Плитка не образует монолита, каждая плитка движется независимо, поэтому трещины не возникают. При этом утепление под плиткой остаётся таким же — слой XPS толщиной 50-100 мм. Плюсы: ремонтопригодность (замена одной плитки), эстетика, водопроницаемость швов (дополнительный дренаж). Минусы: требуется регулярная подсыпка песка в швы и удаление сорняков. Для пучинистых грунтов отмостка из плитки надёжнее бетонной при условии, что швы заполнены песком, а не цементным раствором. Жёсткое заполнение швов разрушает весь смысл подвижной конструкции. Газоны, клумбы и гравийные засыпки в качестве отмостки на пучинистых грунтах не работают — они пропускают воду к фундаменту и не мешают промерзанию.

Совместная работа трёх методов: инженерный ансамбль

Подсыпка, дренаж и утеплённая отмостка — не альтернативы, а взаимодополняющие элементы. Подсыпка заменяет пучинистый грунт под фундаментом на безопасный. Дренаж убирает воду из подсыпки и из грунта вокруг дома. Утеплённая отмостка не даёт влажному грунту промёрзнуть в пристенной зоне. Если исключить один из элементов, два других могут не справиться. Например, сделана подсыпка и отмостка, но нет дренажа. Вода будет скапливаться в подсыпке, не находя выхода, и весной при оттепелях создаст вокруг фундамента «ванну». Или есть дренаж и отмостка, но подсыпка из глинистого грунта — под подошвой всё равно будет пучение. Или есть дренаж и подсыпка, но отмостка без утеплителя — грунт у стен промерзает, и касательные силы вырывают фундамент. Только все три компонента, рассчитанные под конкретные условия участка, дают гарантированную защиту.

Стандартный порядок работ: сначала делают дренаж (траншеи с трубами), затем заливают фундамент с устройством подсыпки, потом обратную засыпку пазух песком и в последнюю очередь — утеплённую отмостку. Такой порядок обеспечивает работу дренажа с первого дня и не даёт воде скапливаться в пазухах во время строительства. Если дом уже построен и начал пучинить, можно сделать «ремонтный комплект»: выкопать траншеи под дренаж по периметру, проложить их на глубину подошвы фундамента и устроить утеплённую отмостку. Подсыпку под уже существующий фундамент сделать почти невозможно — для этого нужно поднимать дом домкратами. Поэтому для строящегося дома подсыпка обязательна, а для существующего — только дренаж и отмостка с утеплением.

Расчёт толщины и ширины: как не переплатить

Все три элемента защиты имеют размеры, зависящие от конкретных условий. Для расчёта подсыпки определяют тип и влажность грунта. На сильно пучинистых суглинках с УГВ 1 метр подсыпка нужна толщиной 60-80 см. На среднепучинистых — 40-60 см. На слабопучинистых — 30 см. Толщина слоя считается от подошвы фундамента вниз. Дренажные трубы закладывают на 30 см ниже подошвы фундамента, но не менее чем на 1,2 метра от поверхности (если глубина промерзания меньше, то на глубину промерзания + 20 см). Ширина отмостки рассчитывается: отмостка = глубина промерзания × 0,6 + 30 см. При глубине 1,5 метра: 1,5×0,6+0,3 = 1,2 метра. Это минимальная ширина. Оптимальная — плюс 30-40 см. Толщина утеплителя под отмосткой: для глубины промерзания до 1 метра — 50 мм XPS, для 1-1,5 метра — 80 мм, для более 1,5 метра — 100 мм. Если дом отапливается постоянно, толщину можно уменьшить на 20-30 %. Если дом отапливается периодически (дача), толщину увеличивают на 30 %.

Ошибки при устройстве защиты: чужой опыт в помощь

Ниже перечислены типичные просчёты, которые превращают эффективные методы в бесполезную трату денег. Каждая ошибка взята из реальных строек, где дом пришлось переделывать через 2-3 года.

• Использование мелкого пылеватого песка для подсыпки и обратной засыпки. Такой песок заиливается за 1-2 года и сам становится пучинистым.
• Отсутствие геотекстиля между подсыпкой и материковым грунтом. Глина и песок перемешиваются, подсыпка теряет свойства.
• Укладка дренажных труб без щебёночной обсыпки и геотекстиля. Трубы заиливаются глиной за 3-5 лет и перестают работать.
• Устройство отмостки без уклона от дома. Вода застаивается у стен, просачивается в грунт и усиливает пучение.
• Заделка зазора между отмосткой и цоколем цементным раствором. При подвижках грунта раствор трескается, и в трещины затекает вода.
• Отсутствие утепления отмостки или утеплитель неподходящей плотности (пенопласт вместо XPS). Пенопласт сминается под нагрузкой и впитывает воду.
• Выпуск дренажной воды в ту же зону, откуда она собрана (например, в дренажный колодец без откачки). Вода вернётся обратно в грунт при первом же дожде.

Комплексная схема для разных типов домов

Для нового капитального дома на сильнопучинистом грунте обязательны все три элемента: подсыпка 60 см из ПГС, пристенный дренаж на глубине подошвы +30 см, утеплённая отмостка шириной 1,2-1,5 метра с XPS 80-100 мм. Для дачного домика без зимнего проживания можно упростить: утепление отмостки не требуется (зимой дом не отапливается, и грунт промерзает равномерно), но дренаж и подсыпка нужны в полном объёме, так как при оттаивании весной вода всё равно создаёт проблемы. Для дома на свайно-винтовом фундаменте подсыпка не нужна, но дренаж и утеплённая отмостка обязательны, чтобы исключить касательное пучение свай и защитить цокольное пространство. Для цокольного этажа или подвала требования самые высокие: подсыпка под плитой пола (40-60 см), глубокий дренаж ниже подошвы фундамента на 50 см и утеплённая отмостка шириной не менее 1,5 метров с XPS 100 мм. Экономия на любом из этапов для подвального дома приведёт к затоплению и пучению стен в первые 2-3 зимы.

Стоимость комплексной защиты для дома 100 м²: подсыпка (40 м³ ПГС) — 25-30 тысяч рублей, дренаж (120 метров трубы с геотекстилем и щебнем) — 50-70 тысяч, утеплённая отмостка (120 метров длины при ширине 1 метр) — 60-80 тысяч. Итого 135-180 тысяч рублей. Это 5-10 % от стоимости фундамента. Если не сделать эти работы, ремонт фундамента и стен через 3-5 лет обойдётся в 500 тысяч и более. Экономия на защите от пучения — самая дорогая экономия в частном домостроении.
